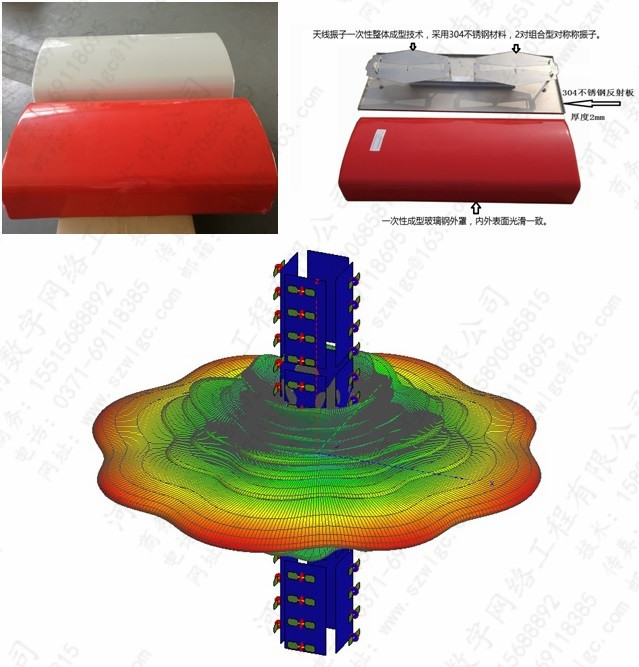

| 四偶極子面包天線 |
?工作頻率范圍(470-860MHz)
?適用于多工器應用
?天線發射方式采用水平極化
?天線材質為不銹鋼和玻璃鋼，即使在惡劣環境下也可以使用很長的壽命。
?尤其適合安裝在方塔上，天線防水性能和抗腐蝕性能強
?采用二次相位補償饋電，以獲得系統運行穩定和良好的駐波比特性
?該天線是低駐波性能，高功率容量、高增益與提供了多通道運行的廣播電視解決方案。
?天線可以拆散，適合遠程運輸和安裝。
?可以進行進行輻射場形控制、波束下傾和零點填充，并可通過積木式組陣實現異形場和全向覆蓋
|
 資料下載 |
|
|
|
|

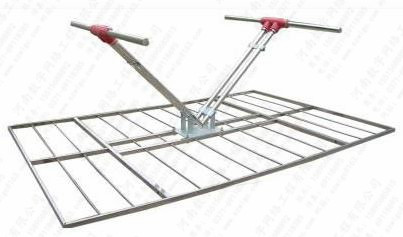

雙偶極子調頻天線 |
①天線材料:天線內導體、饋電系統等于或優于黃銅材質；外導體材質等于或優于304不銹鋼，外導體壁厚≥2mm；反射板可承受安裝工人踩踏，管徑及機械強度保證承受風速≥200 公里/小時不造成變形或損壞；可在暴風雨氣象條件下保證正常工作。
②功率分配器材料：外導體（功率分配各接頭）為一體焊接而成，不采用螺栓連接，外導體主管采用φ80*2mm 黃銅管，輸入及輸出連接頭采用H62黃銅，連接法蘭鍍亮鎳，且作退火工藝處理，以防止使用過程中出現裂縫，外表面鍍鎳處理后；內導體為H62黃銅并鍍銀處理。功分器用的連接螺栓，為304不銹鋼螺栓，并作防松動處理。功分器在鐵塔上的固定要求上下垂直安裝，輸入輸出接口垂直朝上或朝下。功分器采用 90°移相器技術（四層天線系統）；輸入阻抗為 50 歐；
|
| 資料下載 |
|
|
|
|

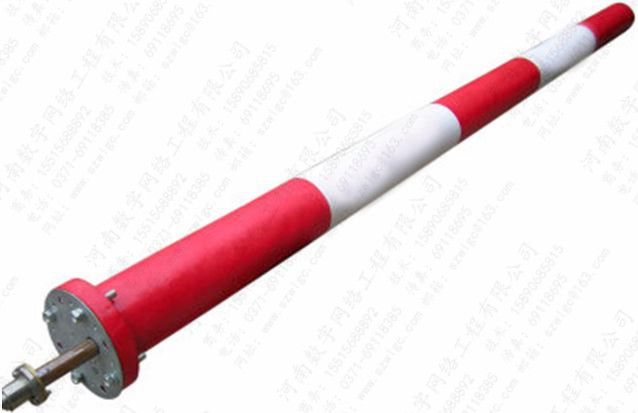

| 全向縫隙天線 |
| 天線采用多路傳輸技術，具有更高的增益以及更均勻的水平面輻射場型作用距離遠，場強覆蓋均勻，駐波比小天線腔體采用高光潔度的鋁板，天線饋電系統全部采用鍍銀工藝，天線外罩采用高強度低損耗的玻璃纖維材料 ，穩定性高，饋電損耗小，抗腐蝕能力強
|
| 資料下載 |
|
|
|
|
| 多工器 |
多工器按其輸入端口數量分為雙工器或多工器。雙工器是一種有三個端口的無源器件，它有兩個輸入端口和一個輸出端口。兩個不同頻率的信號由輸入端口進入，無損耗地在輸出端疊加成一路寬頻信號，用于電視發射的雙工器，由任一端口至輸出端的插入損耗都應非常小。
兩個輸入端之間互相隔離，其隔離度應達到30dB以上，以免兩個信號相互干擾，造成信號的交互調制。多工器是多端口器件，有N個輸入端口和一個輸出端口。N個輸入端口中的任一端口與輸出端之間的插入損耗很小，多工器把N個信號無損耗低合成一路信號。
|
| 資料下載 |
|
|
| |
|
|

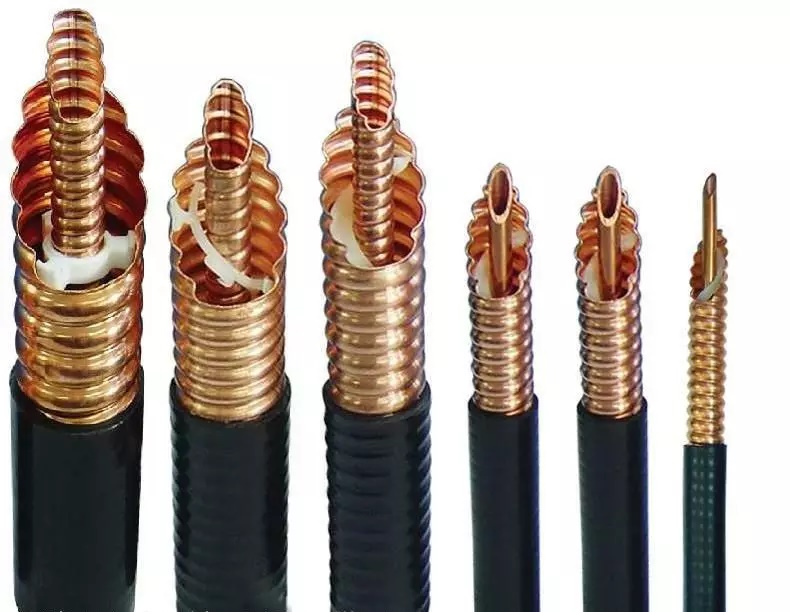

| 饋管 |
（1）長度200米，平均功率≥10kW（470～800MHz全頻段）；
長度180米，平均功率≥10kW（87-108MHz全頻段）；
（2）駐波比≤1.13（470-800MHz）
駐波比≤1.10（87-108MHz）；
（3）內外導體厚度：內0.5±0.04mm，外0.6±0.04mm；
（4）絕緣材料：聚乙烯帶條；外護套材料：耐光熱聚乙烯；
（5）特性阻抗：50Ω±0.5；
（6）工作電壓（DC）：＞9kV；
（7）工作溫度：-40°C～85°C；
（8）每隔1.5-2米配1個卡箍固定。
|
| 資料下載 |
|
|
| |
| |
|
